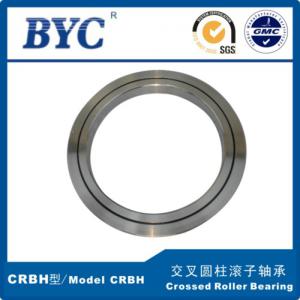

交叉圓柱滾子軸承的軸向承受載荷分析

　　交叉圓柱滾子軸承可以同時承受軸向載荷、傾覆力矩和徑向載荷。交叉圓柱滾子軸承的結構和運用與四點接觸球轉盤軸承基本相同，只是翻滾體由鋼球變?yōu)闈L子，翻滾體與內外圈的接觸由點接觸變?yōu)榫€接觸。故承載才能增加，但磨損和抵觸力矩將增大。

　　交叉圓柱滾子軸承主要由內圈、外圈、單排鋼球、保持架（阻隔塊）、密封設備等零件組成。交叉圓柱滾子軸承的圓柱滾子（軸線）在滾道上呈交叉散布，圓柱滾子的長徑比小于1，滾子在運動時存在細微的滑動。

　　經過調整滾子交叉數量和接觸角，可以應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力組合。交叉圓柱滾子軸承的內圈或外圈有整體式和分體式結構之分，為削減滾子間的抵觸，通常規(guī)劃有保持架或阻隔塊。當載荷較大時采用滿裝滾子結構，但抵觸阻力大，抵觸還易形成滾子間接觸部位產生沿圓周方向的溝痕。
